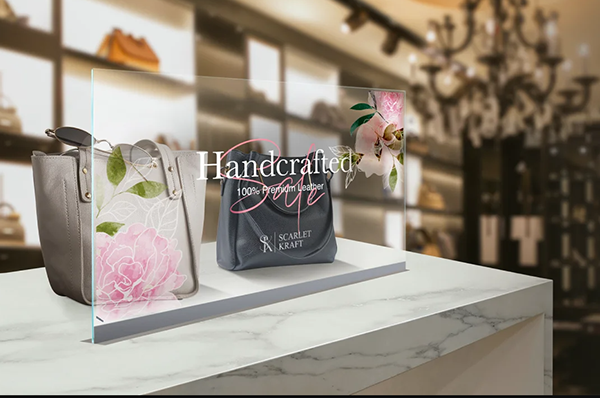

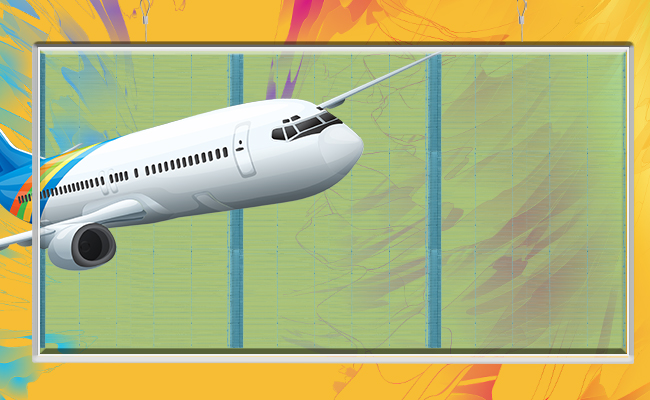

简单来说，Micro LED透明屏就是一款能“边显示边透景”的高端屏幕，核心优势是打破了传统屏幕“遮挡视线”的局限，既能呈现清晰画面，又不影响背后场景的观赏，这一特性使其在商业展示、场景装饰等领域备受青睐。它的工作逻辑可拆解为三个关键部分，就像一套精密协作的“视觉系统”，共同实现显示与透景的双重效果。

　　核心的“发光部件”是微米级的微小LED芯片，每颗芯片只有几十微米大小，比头发丝还细，单个芯片几乎肉眼难辨遮挡。这些芯片无需依赖背光板，能自己发光，就像无数个独立的小光源。通过红、绿、蓝三种颜色的芯片组合，或是蓝光芯片搭配特殊材料激发其他颜色，就能呈现出丰富的全彩画面。和传统LED屏相比，它不用靠背后的光源补光，亮度最高能达到1000nit以上，即便在户外强光下也能看得清清楚楚，画面清晰度和色彩层次也更出色。

　　屏幕的“透明载体”决定了透景效果的好坏，主流采用高透光的玻璃或光学级塑料材质，本身透光率能达到85%以上，接近普通玻璃。工程师会在载体表面铺设超细的透明线路，把微小LED芯片精准固定在线路节点上，最大程度减少线路对光线的遮挡。高端产品通过优化线路布局和芯片排列密度，透光率能达到70%-90%，站在屏幕前几乎能清晰看到背后的场景。同时，采用无封装或精简封装工艺，减少了包裹材料的遮挡，既让透景更自然，也让芯片更耐用。

　　驱动控制模块就像屏幕的“大脑”，负责指挥每颗芯片有序工作。目前主要有三种控制方式适配不同场景：高端场景用的主动式控制，给每颗像素配备独立“指令通道”，能实现4K高清显示，适合商场高端橱窗、演播室等场景;被动式控制结构简单，成本低但功耗稍高，适合小尺寸展示屏;半主动式则兼顾了效果与成本，是目前商用场景的主流选择。这套“大脑”会精准调控每颗芯片的发光亮度和色彩，同时优化线路设计，避免占用过多空间影响透光。

　　需要说明的是，Micro LED透明屏并非完全“隐形”，透光效果会受芯片间距、线路粗细、载体材质影响。工程师通过缩小芯片间隙、采用更细线路等优化，能在保证画面清晰的同时，让透景效果更自然，最终呈现出“画面悬浮在真实场景中”的独特视觉体验，这也是它能在商业展示中脱颖而出的核心原因。

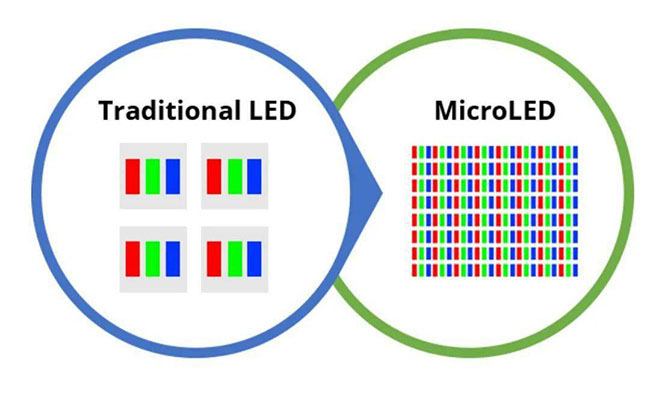

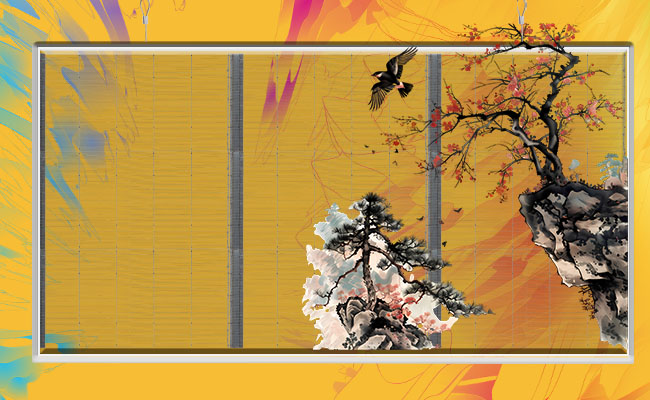

　　核心发光单元是技术核心，其本质是将传统LED芯片微缩至几十微米级别，单个发光单元几乎呈透明状，通过红、绿、蓝三色芯片组合，或蓝光芯片激发量子点产生红绿光线的方式，实现全彩显示。与传统LED灯条屏不同，Micro LED芯片无需依赖背光层，可自主发光，通过精准控制单个芯片的电流大小，调节亮度与色彩灰度，进而组合呈现清晰图像，且自发光特性使其具备更高亮度(可达1000nit以上)，受环境光影响更小，适配户外高亮场景。

　　透明承载体系决定产品透光性能，主流采用透明TFT玻璃基板或光学级PET聚合物材料，基板本身透光率可达85%以上，通过在基板表面制备超细透明线路，将Micro LED芯片精准键合于线路节点，最大限度降低线路对透光性的遮挡。高端产品通过优化线路布局与芯片排列密度，可实现70%-90%的透过率，接近普通玻璃的视觉效果。此外，COB封装工艺的应用的减少了封装材料对光线的阻挡，进一步提升透景自然度，同时增强芯片稳定性。

　　驱动控制模块相当于产品的“神经网络”，目前行业主流采用三种驱动模式适配不同场景：主动矩阵(AM)通过为每颗像素配置独立TFT驱动电路，支持4K及以上高分辨率显示，是高端商显与AR/VR设备的首选;被动矩阵(PM)通过行列扫描线选通像素，结构简洁但功耗较高，适合小尺寸低分辨率产品;半主动矩阵融合两者优势，以单晶体管驱动设计平衡成本与稳定性。驱动模块需针对Micro LED特性优化电路补偿方案，在保障显示流畅性的同时，减少线路占用空间，避免影响透光效果。

　　值得注意的是，Micro LED透明屏的透明效果并非完全无遮挡，其透光率受芯片间距、线路宽度、基板材质等因素影响，通过技术优化芯片排列间隙、采用超细线路设计，可在保证显示清晰度的前提下，最大化提升透景性能，形成“显示内容悬浮于场景之上”的视觉效果。
